Befestigungs-Sets für Niedax Tragschienen RSV 50.050


Befestigung zur Schraubmontage

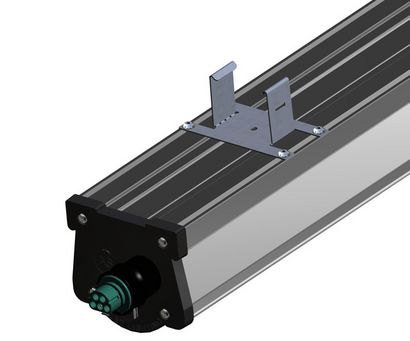

Farblich-hervorgehobene Darstellung der Schraubmontageausführung

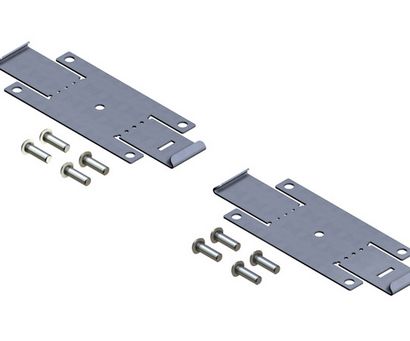

Verdeutlichung des Lieferumfangs für die Schraubmontage


Befestigung als Schwalbenschwanznutausführung


Farblich-hervorgehobene Darstellung als Schwalbenschwanznutausführung

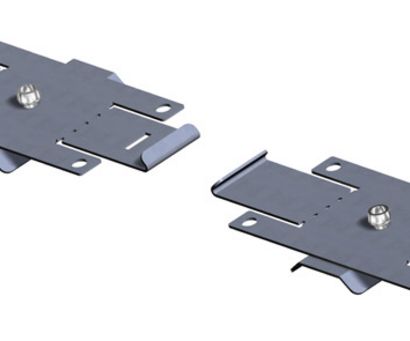

Verdeutlichung des Lieferumfangs als Schwalbenschwanznutausführung

Wichtig zu wissen

  • Für die Befestigung der TGL Leuchten an Niedax Tragschienen der Serie RSV 50.050 bieten wir zwei Möglichkeiten: Entweder als Schwalbenschwanznutvariante oder als Schraubvariante.
  • Das jeweils gewünschte Zubehörteil ist optional zu bestellen.
  • Die Schwalbenschwanznutvariante muss für die TGL System E und D-Version werksseitig vormontiert werden. Nachträglich lässt sie sich nicht mehr intergrieren. Bei der TGL Basis-Ausführung ist dies jedoch möglich. Diese Form der Befestigungsklammer an der Schwalbenschwanznut ist frei verschiebbar an selbiger. Dieses Set ist aus rostfreiem Edelstahl und besteht aus 2 Befestigungsklammern LTFB 50.050-1.0E3 und Führungsblech, welches bereits werksseitig an der Schwalbenschwanznut angebracht wurde. Die Befestigungsklammer muss vor der Montage zur längsseitigen Anbringung der Leuchte gedreht werden. Zudem müssen die Seitenteile der Befestigungsklammer aufgebogen werden.
  • Die Schraubvariante kann jederzeit nachträglich an der Leuchtenoberseite der TGL angebracht werden. Diese Ausführung lässt sich frei an der Leuchtenoberseite positionieren. Das Befestigungs-Set ist aus rostfreiem Edelstahl und enthält 2 Befestigungsklammern LTFB 50.050-1.0E3 und 8 Flachkopfschrauben M5x16 TX. Auch hier müssen die Seitenteile vor der Montage aufgebogen werden.

Lieferumfang

Wie abgebildet.

Artikelnummer

  • O1061 TGL Befestigungs-Set zur Schraubmontage
  • O1062 TGLBefestigungs-Set als Schwalbenschwanznutausführung
