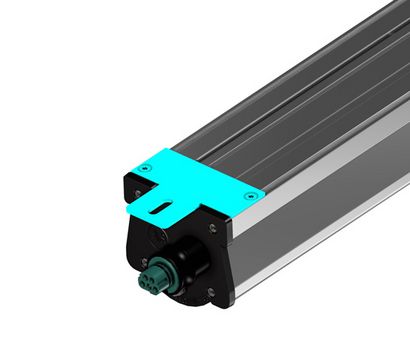

Befestigungsflansch-Set

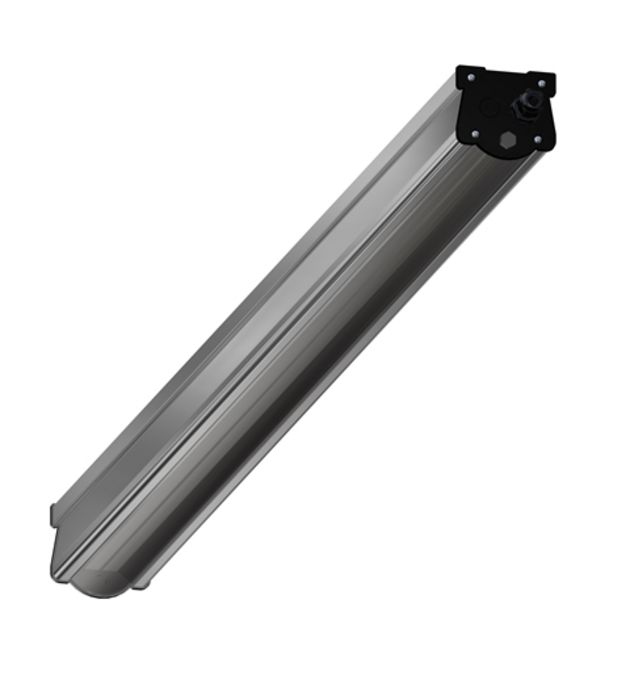

Hochtemperatur-leuchten TGL HT
Heiße Umgebungstemperaturen bis +65°C lassen TGL HT kalt; unbeeindruckt zeigt sie sich auch von starker Kälte bis -40°C.
Gemacht für den industriellen Einsatz, erweist sich diese Leuchte als wahrer Dauerbrenner mit einer Lebensdauer von 80.000 Betriebsstunden L80/B10 - eine Leistung, die angesichts dieser extremen Bedingungen ihresgleichen sucht und bewundernde Blicke auf sich zieht!
Für den Spezialeinsatz gemacht
Ihr volles Potenzial kann die Hochtemperaturleuchte TGL HT in extremen Industrie- und Produktionsumgebungen von Papierfabriken, Härtereien, Gießereien, der Lebensmittelverarbeitung, der Kunststoffindustrie, im Geräte- und Anlagenbau, der Faseroptik/Glasindustrie, der Additiven Fertigung, im Bereich von Laboren, der Dentaltechnik und der Thermoprozesstechnik entfalten.
Als wertige Feuchtraumleuchte mit Schutzart IP65 ist TGL HT extrem robust. Ein integriertes Druckausgleichselement verhindert Kondensationsfeuchtigkeit in der Leuchte und macht sie beständig gegen Wasser, Feuchte, Staub, Schmutz, Öle, Chemikalien und UV-Licht.
Ihre breitstrahlende Charakteristik sorgt für eine großflächige, gleichmäßige Ausleuchtung. Je nach Einsatz stehen 5 Modelltypen (Basic, System D, System E, MLH, MLD) und jeweils 4 Baulängen mit 60 cm, 90 cm, 120 cm und 150 cm sowie 2 Scheibentypen zur Verfügung: Opal mit Abstrahlwinkel 210° und transparent mit 180°C Abstrahlwinkel.
Diese Leuchten sind zentralbatterie-tauglich und eignen sich gemäß EN 50172 als Notbeleuchtung.
Anpassbare Lichtleistungen
Auf Wunsch kann die Leistung der Leuchte werkseitig reduziert werden. So lassen sich geringere Lichtstärken bedarfsgerecht festlegen.
Alternativ können die Leuchten via DALI gedimmt werden.
Highlights
Modernste LED-Technologie
- Hauseigene LED Module mit MidPower LED's
- Ausgereiftes AS LED Thermomanagement
- Lichtfarben 4000K/5000K/6500K verfügbar
- Engste Farbtoleranzen nach 3-Step McAdam
- Sehr gute Farbwiedergabe CRI > 80
- Leuchteneffizienz bis zu 145 lm/W
- Austauschbarkeit aller Komponenten, insbesondere LED-Module und Treiber
- DALI/SwitchDIM dimmbar
- Netzteil: kurzschlussfest, temperaturüberwacht, in der Leuchte integriert
- Umgebungstemperatur von -40° bis +65°C
Qualität & Nachhaltigkeit
- Hohe Lebensdauer > 80.000 Betriebsstunden L80/B10
- Für Sicherheitsbeleuchtung (230Vdc) gemäß EN50172 geeignet
- Plus für Lebensdauer: LEDs nur zu maximal 60% belastet
- Schutzart: IP65
- Wartungsfreiheit & Wirtschaftlichkeit
- Leuchten sind vollständig zerleg- und recyclebar (cradle-to-cradle)
- Ökodesign
- Fotobiologische Sicherheit
- Lebensmittelsicherheit nach IFS, International Food Standard
- ENEC Zertifizierung, TÜV Süd
- 5 Jahre Herstellergarantie
Materialien & Verarbeitung
- Massives und robustes Strangpressprofil mit 80% Anteil an wiederverwertetem Aluminium
- Alle Befestigungselemente aus Metall, öl- und versprödungsfest
- Druckausgleichsmembran > beschlagfrei
- Wahlweise opales oder prismatisches Leuchtenglas aus bruchsicherem Polycarbonat (PC)
- Breitstrahlend & blendfrei: 180° Abstrahlwinkel bei transparentem Glas; 210° Abstrahlwinkel mit opalem Glas
- Edelstahlschrauben
- Halogenfrei verdrahtet
- Öl-, Chemikalien- und UV-beständig
- Schadstofffreie Materialien
- Herstellung in Deutschland
- Umweltfreundliche Produktion
Design
- Hochwertiges, robustes Industrie-Design
- In Baulängen 60 / 90 / 120 / 150 cm erhältlich
- Große Auswahl an Lichtstärken, Lichtfarben und Ausführungen
- Aluminium natur, eloxal
Montage
- Anbauleuchte, mit umfangreichem Systemzubehör, passend für verschiedene Tragschienen, einzeln abpendelbar u.v.m.
- Elektrischer Anschluss über Wieland RST Stecksysteme (modelabhängig)
Produkttabelle
Download-Dateien: Pro Leuchte können Sie das Datenblatt, den Ausschreibungstext und die EULUM-Datei herunterladen. Klicken Sie hierfür auf das jeweilige Symbol hinter dem Leuchtennamen.
| Leuchte | Artikelnummer | Scheibentyp | Lichtfarbe [K] | CRI | Lichtstrom [lm] | Anschluss- leistung [W] | Lebensdauer [h] | Ta min | Ta max | Maße [mm] | kg | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TGL-060010-840-02-MLD-HT-DALI-D | 10400202506 | PC transparent | 4000 | 80 | 4479 | 30 | -40°C | +65°C | 620x101x93 | 3,0 | ||
| TGL-060010-840-02-MLD-HT-DALI-E | 10500202506 | PC transparent | 4000 | 80 | 4479 | 30 | -40°C | +65°C | 620x101x93 | 3,0 | ||
| TGL-060010-840-02-MLD-HT-DALI | 10300202506 | PC transparent | 4000 | 80 | 4479 | 30 | -40°C | +65°C | 620x101x93 | 3,0 | ||
| TGL-060010-850-02-MLD-HT-DALI-D | 10400202507 | PC transparent | 5000 | 80 | 4480 | 30 | -40°C | +65°C | 620x101x93 | 3,0 | ||
| TGL-060010-850-02-MLD-HT-DALI-E | 10500202507 | PC transparent | 5000 | 80 | 4480 | 30 | -40°C | +65°C | 620x101x93 | 3,0 | ||
| TGL-060010-850-02-MLD-HT-DALI | 10300202507 | PC transparent | 5000 | 80 | 4480 | 30 | -40°C | +65°C | 620x101x93 | 3,0 | ||
| TGL-060010-865-02-MLD-HT-DALI-D | 10400202510 | PC transparent | 6500 | 80 | 4369 | 30 | -40°C | +65°C | 620x101x93 | 3,0 | ||
| TGL-060010-865-02-MLD-HT-DALI-E | 10500202510 | PC transparent | 6500 | 80 | 4369 | 30 | -40°C | +65°C | 620x101x93 | 3,0 | ||
| TGL-060010-865-02-MLD-HT-DALI | 10300202510 | PC transparent | 6500 | 80 | 4369 | 30 | -40°C | +65°C | 620x101x93 | 3,0 | ||
| TGL-090010-840-03-MLD-HT-DALI-D | 10400203506 | PC transparent | 4000 | 80 | 6718 | 46 | -40°C | +65°C | 900x101x93 | 4,0 | ||
| TGL-090010-840-03-MLD-HT-DALI-E | 10500203506 | PC transparent | 4000 | 80 | 6718 | 46 | -40°C | +65°C | 900x101x93 | 4,0 | ||
| TGL-090010-840-03-MLD-HT-DALI | 10300203506 | PC transparent | 4000 | 80 | 6718 | 46 | -40°C | +65°C | 900x101x93 | 4,0 | ||
| TGL-090010-850-03-MLD-HT-DALI-D | 10400203507 | PC transparent | 5000 | 80 | 6720 | 46 | -40°C | +65°C | 900x101x93 | 4,0 | ||
| TGL-090010-850-03-MLD-HT-DALI-E | 10500203507 | PC transparent | 5000 | 80 | 6720 | 46 | -40°C | +65°C | 900x101x93 | 4,0 | ||
| TGL-090010-850-03-MLD-HT-DALI | 10300203507 | PC transparent | 5000 | 80 | 6720 | 46 | -40°C | +65°C | 900x101x93 | 4,0 | ||
| TGL-090010-865-03-MLD-HT-DALI-D | 10400203510 | PC transparent | 6500 | 80 | 6554 | 46 | -40°C | +65°C | 900x101x93 | 4,0 | ||
| TGL-090010-865-03-MLD-HT-DALI-E | 10500203510 | PC transparent | 6500 | 80 | 6554 | 46 | -40°C | +65°C | 900x101x93 | 4,0 | ||
| TGL-090010-865-03-MLD-HT-DALI | 10300203510 | PC transparent | 6500 | 80 | 6554 | 46 | -40°C | +65°C | 900x101x93 | 4,0 | ||
| TGL-120010-840-04-MLD-HT-DALI | 10300204506 | PC transparent | 4000 | 80 | 8957 | 61 | -40°C | +65°C | 1180x101x93 | 5,0 | ||
| TGL-120010-840-04-MLD-HT-DALI-D | 10400204506 | PC transparent | 4000 | 80 | 8957 | 61 | -40°C | +65°C | 1180x101x93 | 5,0 | ||
| TGL-120010-840-04-MLD-HT-DALI-E | 10500204506 | PC transparent | 4000 | 80 | 8957 | 61 | -40°C | +65°C | 1180x101x93 | 5,0 | ||
| TGL-120010-850-04-MLD-HT-DALI | 10300204507 | PC transparent | 5000 | 80 | 8960 | 61 | -40°C | +65°C | 1180x101x93 | 5,0 | ||
| TGL-120010-850-04-MLD-HT-DALI-D | 10400204507 | PC transparent | 5000 | 80 | 8960 | 61 | -40°C | +65°C | 1180x101x93 | 5,0 | ||
| TGL-120010-850-04-MLD-HT-DALI-E | 10500204507 | PC transparent | 5000 | 80 | 8960 | 61 | -40°C | +65°C | 1180x101x93 | 5,0 | ||
| TGL-120010-865-04-MLD-HT-DALI | 10300204510 | PC transparent | 6500 | 80 | 8738 | 61 | -40°C | +65°C | 1180x101x93 | 5,0 | ||
| TGL-120010-865-04-MLD-HT-DALI-D | 10400204510 | PC transparent | 6500 | 80 | 8738 | 61 | -40°C | +65°C | 1180x101x93 | 5,0 | ||
| TGL-120010-865-04-MLD-HT-DALI-E | 10500204510 | PC transparent | 6500 | 80 | 8738 | 61 | -40°C | +65°C | 1180x101x93 | 5,0 | ||
| TGL-150010-840-05-MLD-HT-DALI | 10300205506 | PC transparent | 4000 | 80 | 11196 | 76 | -40°C | +65°C | 1460x101x93 | 7,0 | ||
| TGL-150010-840-05-MLD-HT-DALI-D | 10400205506 | PC transparent | 4000 | 80 | 11196 | 76 | -40°C | +65°C | 1460x101x93 | 7,0 | ||
| TGL-150010-840-05-MLD-HT-DALI-E | 10500205506 | PC transparent | 4000 | 80 | 11196 | 76 | -40°C | +65°C | 1460x101x93 | 7,0 | ||
| TGL-150010-850-05-MLD-HT-DALI | 10300205507 | PC transparent | 5000 | 80 | 11201 | 76 | -40°C | +65°C | 1460x101x93 | 7,0 | ||
| TGL-150010-850-05-MLD-HT-DALI-D | 10400205507 | PC transparent | 5000 | 80 | 11201 | 76 | -40°C | +65°C | 1460x101x93 | 7,0 | ||
| TGL-150010-850-05-MLD-HT-DALI-E | 10500205507 | PC transparent | 5000 | 80 | 11201 | 76 | -40°C | +65°C | 1460x101x93 | 7,0 | ||
| TGL-150010-865-05-MLD-HT-DALI | 10300205510 | PC transparent | 6500 | 80 | 10923 | 76 | -40°C | +65°C | 1460x101x93 | 7,0 | ||
| TGL-150010-865-05-MLD-HT-DALI-D | 10400205510 | PC transparent | 6500 | 80 | 10923 | 76 | -40°C | +65°C | 1460x101x93 | 7,0 | ||
| TGL-150010-865-05-MLD-HT-DALI-E | 10500205510 | PC transparent | 6500 | 80 | 10923 | 76 | -40°C | +65°C | 1460x101x93 | 7,0 | ||
| TGL-060010-840-02-MLD-HT-DALI-D-opal | 11400202506 | PC opal | 4000 | 80 | 3935 | 30 | L80/B10 >80.000h | -40°C | +65°C | 620x101x93 | 3,0 | |
| TGL-060010-840-02-MLD-HT-DALI-E-opal | 11500202506 | PC opal | 4000 | 80 | 3935 | 30 | L80/B10 >80.000h | -40°C | +65°C | 620x101x93 | 3,0 | |
| TGL-060010-840-02-MLD-HT-DALI-opal | 11300202506 | PC opal | 4000 | 80 | 3935 | 30 | L80/B10 >80.000h | -40°C | +65°C | 620x101x93 | 3,0 | |
| TGL-060010-850-02-MLD-HT-DALI-D-opal | 11400202507 | PC opal | 5000 | 80 | 3936 | 30 | L80/B10 >80.000h | -40°C | +65°C | 620x101x93 | 3,0 | |
| TGL-060010-850-02-MLD-HT-DALI-E-opal | 11500202507 | PC opal | 5000 | 80 | 3936 | 30 | L80/B10 >80.000h | -40°C | +65°C | 620x101x93 | 3,0 | |
| TGL-060010-850-02-MLD-HT-DALI-opal | 11300202507 | PC opal | 5000 | 80 | 3936 | 30 | L80/B10 >80.000h | -40°C | +65°C | 620x101x93 | 3,0 | |
| TGL-060010-865-02-MLD-HT-DALI-D-opal | 11400202510 | PC opal | 6500 | 80 | 3839 | 30 | L80/B10 >80.000h | -40°C | +65°C | 620x101x93 | 3,0 | |
| TGL-060010-865-02-MLD-HT-DALI-E-opal | 11500202510 | PC opal | 6500 | 80 | 3839 | 30 | L80/B10 >80.000h | -40°C | +65°C | 620x101x93 | 3,0 | |
| TGL-060010-865-02-MLD-HT-DALI-opal | 11300202510 | PC opal | 6500 | 80 | 3839 | 30 | L80/B10 >80.000h | -40°C | +65°C | 620x101x93 | 3,0 | |
| TGL-090010-840-03-MLD-HT-DALI-D-opal | 11400203506 | PC opal | 4000 | 80 | 5902 | 46 | L80/B10 >80.000h | -40°C | +65°C | 900x101x93 | 4,0 | |
| TGL-090010-840-03-MLD-HT-DALI-E-opal | 11500203506 | PC opal | 4000 | 80 | 5902 | 46 | L80/B10 >80.000h | -40°C | +65°C | 900x101x93 | 4,0 | |
| TGL-090010-840-03-MLD-HT-DALI-opal | 11300203506 | PC opal | 4000 | 80 | 5902 | 46 | L80/B10 >80.000h | -40°C | +65°C | 900x101x93 | 4,0 | |
| TGL-090010-850-03-MLD-HT-DALI-D-opal | 11400203507 | PC opal | 5000 | 80 | 5904 | 46 | L80/B10 >80.000h | -40°C | +65°C | 900x101x93 | 4,0 | |
| TGL-090010-850-03-MLD-HT-DALI-E-opal | 11500203507 | PC opal | 5000 | 80 | 5904 | 46 | L80/B10 >80.000h | -40°C | +65°C | 900x101x93 | 4,0 | |
| TGL-090010-850-03-MLD-HT-DALI-opal | 11300203507 | PC opal | 5000 | 80 | 5904 | 46 | L80/B10 >80.000h | -40°C | +65°C | 900x101x93 | 4,0 | |
| TGL-090010-865-03-MLD-HT-DALI-D-opal | 11400203510 | PC opal | 6500 | 80 | 5758 | 46 | L80/B10 >80.000h | -40°C | +65°C | 900x101x93 | 4,0 | |
| TGL-090010-865-03-MLD-HT-DALI-E-opal | 11500203510 | PC opal | 6500 | 80 | 5758 | 46 | L80/B10 >80.000h | -40°C | +65°C | 900x101x93 | 4,0 | |
| TGL-090010-865-03-MLD-HT-DALI-opal | 11300203510 | PC opal | 6500 | 80 | 5758 | 46 | L80/B10 >80.000h | -40°C | +65°C | 900x101x93 | 4,0 | |
| TGL-120010-840-04-MLD-HT-DALI-D-opal | 11400204506 | PC opal | 4000 | 80 | 7869 | 61 | L80/B10 >80.000h | -40°C | +65°C | 1180x101x93 | 5,0 | |
| TGL-120010-840-04-MLD-HT-DALI-E-opal | 11500204506 | PC opal | 4000 | 80 | 7869 | 61 | L80/B10 >80.000h | -40°C | +65°C | 1180x101x93 | 5,0 | |
| TGL-120010-840-04-MLD-HT-DALI-opal | 11300204506 | PC opal | 4000 | 80 | 7869 | 61 | L80/B10 >80.000h | -40°C | +65°C | 1180x101x93 | 5,0 | |
| TGL-120010-850-04-MLD-HT-DALI-D-opal | 11400204507 | PC opal | 5000 | 80 | 7872 | 61 | L80/B10 >80.000h | -40°C | +65°C | 1180x101x93 | 5,0 | |
| TGL-120010-850-04-MLD-HT-DALI-E-opal | 11500204507 | PC opal | 5000 | 80 | 7872 | 61 | L80/B10 >80.000h | -40°C | +65°C | 1180x101x93 | 5,0 | |
| TGL-120010-850-04-MLD-HT-DALI-opal | 11300204507 | PC opal | 5000 | 80 | 7872 | 61 | L80/B10 >80.000h | -40°C | +65°C | 1180x101x93 | 5,0 | |
| TGL-120010-865-04-MLD-HT-DALI-D-opal | 11400204510 | PC opal | 6500 | 80 | 7677 | 61 | L80/B10 >80.000h | -40°C | +65°C | 1180x101x93 | 5,0 | |
| TGL-120010-865-04-MLD-HT-DALI-E-opal | 11500204510 | PC opal | 6500 | 80 | 7677 | 61 | L80/B10 >80.000h | -40°C | +65°C | 1180x101x93 | 5,0 | |
| TGL-120010-865-04-MLD-HT-DALI-opal | 11300204510 | PC opal | 6500 | 80 | 7677 | 61 | L80/B10 >80.000h | -40°C | +65°C | 1180x101x93 | 5,0 | |
| TGL-150010-840-05-MLD-HT-DALI-D-opal | 11400205506 | PC opal | 4000 | 80 | 9836 | 76 | L80/B10 >80.000h | -40°C | +65°C | 1460x101x93 | 7,0 | |
| TGL-150010-840-05-MLD-HT-DALI-E-opal | 11500205506 | PC opal | 4000 | 80 | 9836 | 76 | L80/B10 >80.000h | -40°C | +65°C | 1460x101x93 | 7,0 | |
| TGL-150010-840-05-MLD-HT-DALI-opal | 11300205506 | PC opal | 4000 | 80 | 9836 | 76 | L80/B10 >80.000h | -40°C | +65°C | 1460x101x93 | 7,0 | |
| TGL-150010-850-05-MLD-HT-DALI-D-opal | 11400205507 | PC opal | 5000 | 80 | 9840 | 76 | L80/B10 >80.000h | -40°C | +65°C | 1460x101x93 | 7,0 | |
| TGL-150010-850-05-MLD-HT-DALI-E-opal | 11500205507 | PC opal | 5000 | 80 | 9840 | 76 | L80/B10 >80.000h | -40°C | +65°C | 1460x101x93 | 7,0 | |
| TGL-150010-850-05-MLD-HT-DALI-opal | 11300205507 | PC opal | 5000 | 80 | 9840 | 76 | L80/B10 >80.000h | -40°C | +65°C | 1460x101x93 | 7,0 | |
| TGL-150010-865-05-MLD-HT-DALI-D-opal | 11400205510 | PC opal | 6500 | 80 | 9596 | 76 | L80/B10 >80.000h | -40°C | +65°C | 1460x101x93 | 7,0 | |
| TGL-150010-865-05-MLD-HT-DALI-E-opal | 11500205510 | PC opal | 6500 | 80 | 9596 | 76 | L80/B10 >80.000h | -40°C | +65°C | 1460x101x93 | 7,0 | |
| TGL-150010-865-05-MLD-HT-DALI-opal | 11300205510 | PC opal | 6500 | 80 | 9596 | 76 | L80/B10 >80.000h | -40°C | +65°C | 1460x101x93 | 7,0 |
Downloads
Zum Schutz persönlicher Daten sind Unterschriften in CE-Erklärungen, Prüfprotokollen und Zertifizierungen in der Online-Fassung verdeckt bzw. nicht enthalten. Gern senden wir signierte Fassungen auf persönliche Rückfrage an marketing@as-led.de zu.
Optionales Zubehör

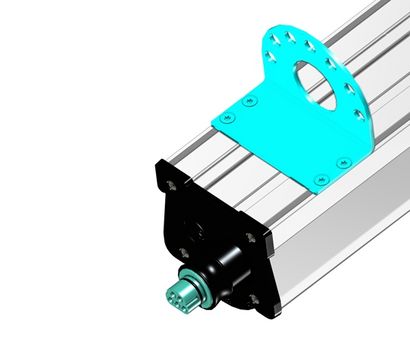

Neigungsflansch-Set

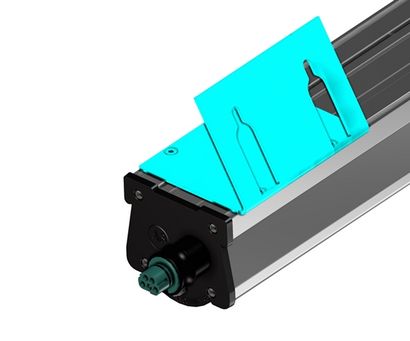

Wandmontagewinkel-Set

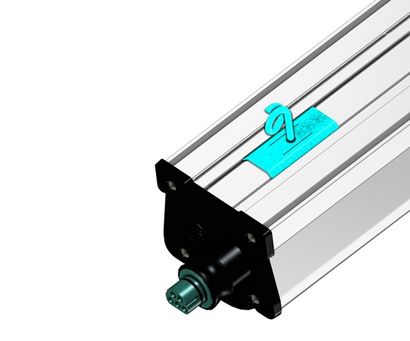

Befestigungs-Set zur Kettenmontage
Anbauadapter für RIDI VLT Tragschienen
Anbauadapter für Siemens Tragschienen

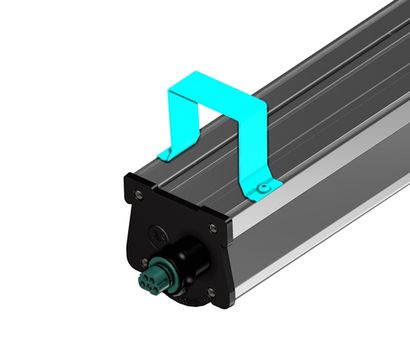

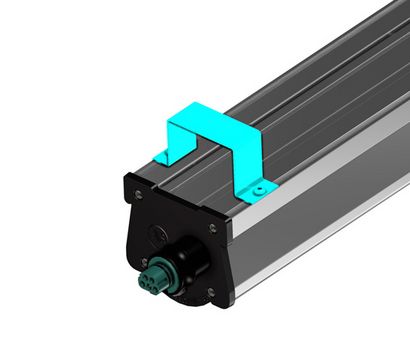

Anbauadapter für Trilux E-Line Tragschienen

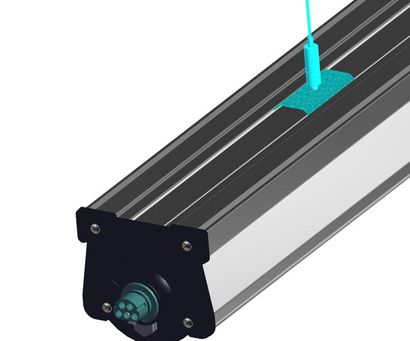

Seilsystem-Sets

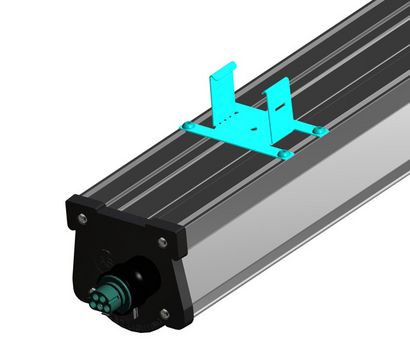

Befestigungs-Sets für Niedax Tragschienen RSV 50.050

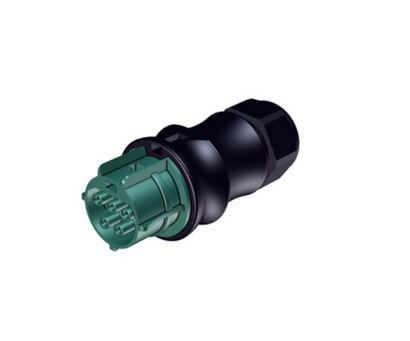

Elektrische Steckverbindungen
