Masttraversen für MFX_sports

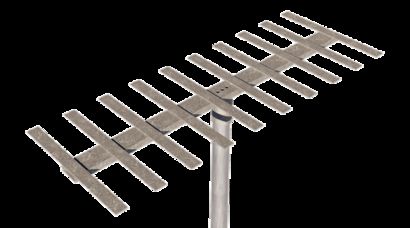

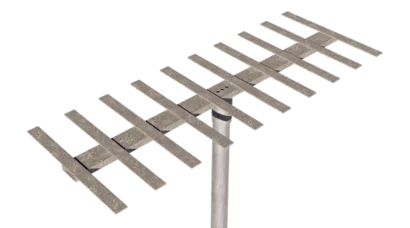

Darstellung einer Masttraverse für 32 MFX_sports Strahler

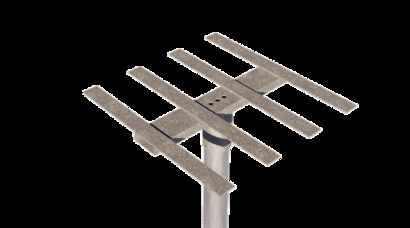

Darstellung einer Masttraverse für 16 MFX_sports Strahler

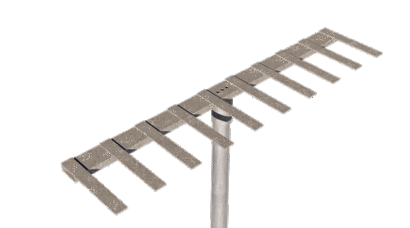

Darstellung einer Masttraverse für beidseitig 8 MFX_sports Strahler

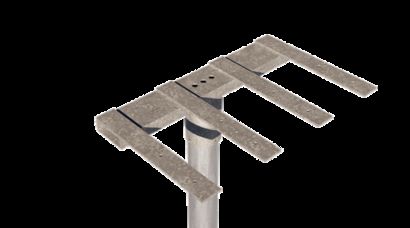

Darstellung einer Masttraverse für 8 MFX_sports Strahler

Wichtig zu wissen

Zur Anbringung von LED-Sportstrahlern MFX_sports am Masten, benötigen Sie je nach Bestückung des Flutlichtstrahlers eine Masttraverse pro Mast für 8, 16 oder 32 Strahler.

Lieferumfang

Für 8 Strahlereinheiten MFX_sports:

  • Traverse für Mastzopf mit Durchmesser 108mm; Rechteck-Profil 120 x 40 x 4mm mit Länge 310mm
  • 2 Querstreben 80 x 8mm Stahl feuerverzinkt nach DIN EN ISO 1461



Für 16 Strahlereinheiten MFX_sports - je nach Windlastzone und Bodenverhältnissen:

  • Traverse für Mastzopf mit Durchmesser 108mm; Rechteck-Profil 120 x 40 x 4mm mit Länge 872mm
  • 2 Querstreben 80 x 8mm Stahl feuerverzinkt nach DIN EN ISO 1461

oder:

  • Traverse für Mastzopf mit Durchmesser 132mm; Rechteck-Profil 120 x 40 x 4mm mit Länge 872mm
  • 4 Querstreben 80 x 8mm Stahl feuerverzinkt nach DIN EN ISO 1461



Für 32 Strahlereinheiten MFX_sports:

  • Traverse für Mastzopf mit Durchmesser 132mm; Rechteck-Profil 120 x 40 x 5mm Länge 2000mm
  • 8 Querstreben 80 x 8mm Stahl feuerverzinkt nach DIN EN ISO 1461

Artikelnummer

22172120000876 für 8-Strahler

22172120000885 für 16-Strahler mit Durchmesser 108mm

22172120000875 für 16-Strahler mit Durchmesser 132mm

22172120000874 für 32-Strahler
